ievads
Bioloģiskā notekūdeņu attīrīšana lielā mērā ir atkarīga no tās aerācijas sistēmu efektivitātes. Rūpnieciskās un pašvaldības attīrīšanas iekārtās, lai panāktu pilnīgu organisko piesārņotāju noārdīšanos, ir nepieciešama konsekventa un uzticama izšķīdušā skābekļa piegāde. Jūsu aerācijas aprīkojuma izvēle tieši nosaka gan sistēmas bioloģisko veiktspēju, gan ikmēneša komunālo pakalpojumu rēķinus.
TheSmalks burbuļu disku difuzors notekūdeņu attīrīšanaipārstāv nozares-standarta risinājumu zem-virsmas aerācijai. Uzlabojot saspiestā gaisa ievadīšanu bioloģiskajos baseinos, šie komponenti optimizē skābekļa masas pārnesi, vienlaikus samazinot enerģijas patēriņu.
Kas ir smalku burbuļu disku difuzors?
Definīcija un galvenā loma notekūdeņu attīrīšanā
A Smalks burbuļu disku difuzors notekūdeņu attīrīšanaiir specializēta pazemes aerācijas ierīce, kas izstrādāta, lai ievadītu saspiestu gaisu bioloģiskās attīrīšanas reaktoros, piemēram, aktīvo dūņu baseinos, sekvencēšanas sērijveida reaktoros (SBR) un membrānas bioreaktoros (MBR). Disku difuzora galvenā funkcija ir sadalīt lielu gaisa daudzumu, ko piegādā pūtēji, miljonos mikro{1}}burbuļu. Šie burbuļi tiek atbrīvoti no tvertnes grīdas, paceļoties caur jaukto šķidrumu, lai nodrošinātu nepārtrauktu izšķīdušu skābekli (DO), kas nepieciešams aerobiem mikroorganismiem, lai metabolizētu organiskos atkritumus.
Kāpēc smalkajiem burbuļiem ir nozīme: gāzes zinātne{0}}šķidruma pārnešana
Notekūdeņu inženierijā skābekļa pārneses ātrumu nosaka saskares virsmas laukums starp gaisu un ūdeni. Tradicionālie rupjie burbuļu difuzori rada lielas gaisa kabatas, kas strauji paceļas, kā rezultātā ir minimāls kontakta laiks un zema standarta skābekļa pārvades efektivitāte (SOTE).
Un otrādi, augstas kvalitātes-mikroporainas membrānas difuzors rada blīvu smalku burbuļu strūklu, kuru diametrs ir no 1 mm līdz 3 mm. Šie mazie burbuļi ievērojami palielina kumulatīvo virsmas laukumu uz gaisa tilpuma vienību. Tā kā mazākiem burbuļiem ir mazāks peldošā pieauguma ātrums, to aiztures laiks šķidruma kolonnā ir ievērojami pagarināts. Šis maksimizētais gāzes-šķidruma kontakts nodrošina izcilus skābekļa pārneses ātrumus, ļaujot attīrīšanas iekārtām sasniegt savus DO mērķus, izmantojot ievērojami mazāku pūtēja zirgspēku jaudu, kas tieši nozīmē zemākas ekspluatācijas izmaksas.
Kā darbojas disku difuzors? (Darba princips)
Disku difuzors darbojas, izmantojot precīzu aerācijas mehānismu, kas pārvērš saspiesto gaisu viendabīgos smalkos burbuļos, nodrošinot augstu skābekļa pārneses efektivitāti notekūdeņu attīrīšanas sistēmās.
1. Gaisa saspiešana un piegāde
Augstas-efektivitātes pūtēji ģenerē zema-spiediena saspiestu gaisu un piegādā to pa iegremdētu cauruļvadu tīklu, kas uzstādīts tvertnes apakšā.
2. Gaisa sadale difuzora bāzē
Gaiss iekļūst ABS difuzora korpusā, kur tas vienmērīgi tiek sadalīts zem elastomēra membrānas, lai nodrošinātu stabilu aerācijas veiktspēju.
3. Membrānas atvēršanas process
Kad iekšējais gaisa spiediens pārsniedz ūdens dziļuma spiedienu, EPDM vai silikona membrānas mikro-spraugas pakāpeniski atveras.
4. Fine Bubble Generation
Gaiss tiek izvadīts caur 80–100 μm mikro-atverēm, veidojot 1–3 mm smalkus burbuļus, kas lēnām paceļas un maksimāli palielina skābekļa pārnešanas efektivitāti.
Adaptīva veiktspēja intermitējošās aerācijas sistēmās
SBR un cikliskās aerobās/anoksiskās sistēmās aerācija nav nepārtraukta. Diska difuzora membrāna darbības laikā izplešas un automātiski sabrūk, kad gaiss apstājas, noblīvējot mikro-spraužas, lai novērstu pretplūsmu un sistēmas piesārņojumu.
Šis adaptīvais darbības princips nodrošina stabilu skābekļa pārnesi, energoefektivitāti un ilgu kalpošanas laiku modernās notekūdeņu attīrīšanas iekārtās.
VIVAMIX VM{0}}BP sērijas galvenās funkcijas un tehnoloģiskie sasniegumi
Uzlabota konstrukciju inženierija, kas izstrādāta, lai novērstu membrānas bojājumus, aizsērēšanas riskus un cauruļvadu nestabilitāti rūpniecisko notekūdeņu aerācijas sistēmās.
Reversā saliekamā struktūra
Novērš membrānas atslāņošanos, iestrādājot elastomēra malu padziļinājumā ABS rievā. Iekšējais spiediens palielina blīvējuma spēku, nodrošinot nulles noplūdi ekstremālos gaisa plūsmas apstākļos.
Pret-neatgriezenisks-aizsērējuma dizains
Sabiezinātā centrālā gumijas zona izslēgšanas laikā darbojas kā mehānisks blīvējums, novēršot dūņu atteci un novēršot difuzora caurules aizsērēšanas risku.
Pastiprināts cauruļu savienotājs
Lieljaudas-bāzes savienotājs iztur vibrāciju, griezes momentu un ilgstošu-hidraulisko spriegumu, nodrošinot stabilu uzstādīšanu un ilgāku kalpošanas laiku skarbos apstākļos.
Materiālu izvēles rokasgrāmata: EPDM pret silikona membrānām
Fine Bubble Disc difuzora veiktspēja un kalpošanas laiks lielā mērā ir atkarīgs no pareiza membrānas materiāla izvēles, pamatojoties uz notekūdeņu sastāvu, ķīmisko slodzi un darba temperatūru. VIVAMIX piedāvā divus augstākās kvalitātes elastomēru risinājumus dažādiem industriālajiem apstākļiem.
Premium EPDM membrāna
EPDM membrānas, kas paredzētas komunālajiem un standarta rūpnieciskajiem notekūdeņiem, nodrošina izcilu izturību, elastību un ilgstošu -noturību pret oksidāciju, ozonu un UV iedarbību.
Vislabāk piemērots:Komunālās notekūdeņu rūpnīcas, pārtikas un dzērienu pārstrāde, tekstilizstrādājumu apdruka, papīra rūpnīcas un maigi ķīmiski notekūdeņi.
Termiskais ierobežojums:Nepārtrauktas darbības režīmā līdz 80 grādiem.
Uzlabota silikona membrāna
Ekstrēmām rūpnieciskām vidēm silikona membrānas nodrošina izcilu ķīmisko stabilitāti, nulles plastifikatora sastāvu un spēcīgu izturību pret eļļas absorbciju un zvīņošanos.
Vislabāk piemērots:Naftas ķīmijas rūpnīcas, ogļu ķīmiskā apstrāde, farmaceitiskie notekūdeņi, augsta sāļuma notekūdeņi un rūpnieciskie notekūdeņi ar augstu -organisko-slodzes daudzumu.
Termiskais ierobežojums:Nepārtraukta augstas temperatūras darbība līdz 100 grādiem.
Pareiza membrānas materiāla izvēle nodrošina stabilu skābekļa pārneses efektivitāti, ilgāku kalpošanas laiku un samazinātas uzturēšanas izmaksas notekūdeņu attīrīšanas sistēmās.
VM{0}}BP disku difuzoru sērijas tehniskās specifikācijas
Lai palīdzētu projektu inženieriem veikt precīzu sistēmas izstrādi un hidrauliskos aprēķinus, VIVAMIX VM-BP smalko burbuļu disku difuzoru klāsta tehniskie parametri ir sniegti tālāk.
| Materiālu kombinācija | ABS+EPDM | ABS+Silikons | ||||
| Specifikācijas | D200 | D260 | D300 | D200 | D260 | D300 |
| Ārējais diametrs (mm) | 215 | 280 | 330 | 218 | 280 | 330 |
| Membrānas diametrs (mm) | 192 | 225 | 330 | 192 | 225 | 330 |
| Membrānas biezums (mm) | 2 | 2 | 2 | 2 | 2 | 2 |
| Cauruma diametrs (μm) | 80-100 | |||||
| Burbuļu diametrs (mm) | 1~3 | |||||
| Gaisa plūsmas diapazons (Nm3/h) | 1~2.5 | 1~4 | 1~6 | 1~3 | 1~3 | 1~3 |
|
Vidējā gaisa plūsma pie 4 m (Nm3/h) |
1.8 | 2.5 | 4 | 1.8 | 2.5 | 4 |
| Maks. Darba temperatūra (grādi) | 80 | 100 | ||||
Zinātne par dūņu aizsardzību
Būtiski, ka 80–100 $\\mu$m mikroporainā matrica ir optimizēta, lai līdzsvarotu intensīvu gāzes sadali ar šķidruma drošību. Maiga 1–3 mm mikro{5}burbuļu izdalīšanās rada zemu lokalizētu bīdes spriegumu. Aktīvos bioloģiskajos baseinos lieli šķidruma bīdes spēki var saplēst trauslos baktēriju floku. Samazinot šo lokalizēto bīdes bojājumu, VM-BP sērija aizsargā jūsu aktīvo dūņu strukturālo integritāti, saglabājot augstas nosēdināšanas īpašības un nodrošinot optimālu ķīmiskā skābekļa patēriņa (ĶSP) un bioķīmiskā skābekļa patēriņa (BOD) noņemšanas ātrumu.
Uzstādīšanas, ekspluatācijas un apkopes (O&M) rokasgrāmata
Pareiza uzstādīšana un regulāra apkope palīdz VIVAMIX VM-BP sērijas disku difuzoram nodrošināt vienmērīgu aerāciju, stabilu gaisa plūsmu un ilgstošu -pret- aizsērēšanu.

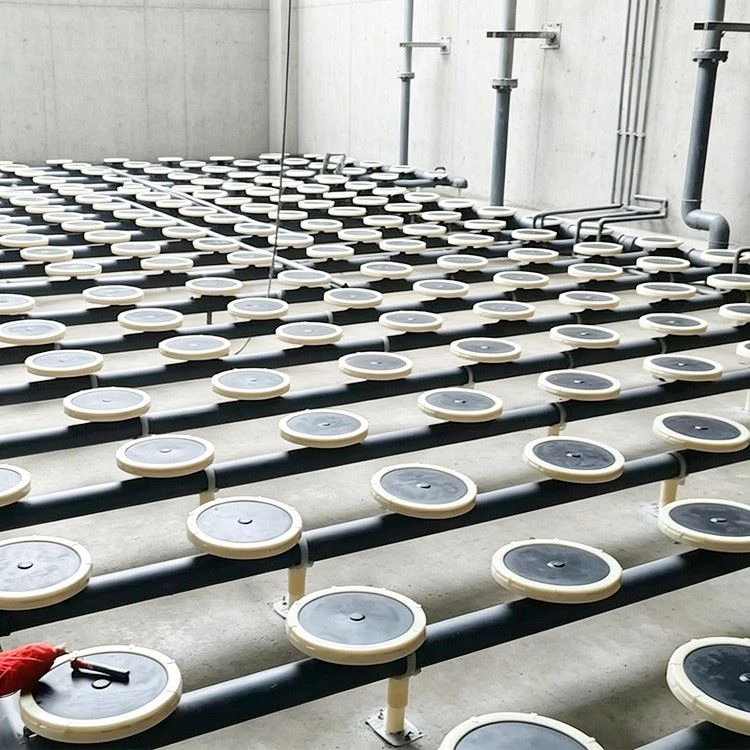

Pareizs cauruļvadu izkārtojums
Lai nodrošinātu pilnu tvertnes pārklājumu un izvairītos no mirušajām zonām, gaisa sadales caurules jāuzstāda horizontāli un vienmērīgi pāri tvertnes grīdai.
- Uzstādiet difuzora diskus horizontāli uz sānu caurulēm.
- Drošam savienojumam izmantojiet pastiprinātus vītņu adapterus.
- Pirms uzstādīšanas notīriet visus cauruļu gružus, plastmasas skaidas un netīrumus.
- Saglabājiet iegremdētās caurules režģa līmeņa pielaidi ±6 mm robežās.
Regulāra apkope un tīrīšana
VM{0}}BP sērija ir paredzēta zemai-apkopes vajadzībām. Var būt nepieciešama periodiska tīrīšana atkarībā no ūdens cietības, bioloģiskajiem apstākļiem vai kalcija skalas.
- Palieliniet gaisa plūsmu līdz maksimālajam paredzētajam ierobežojumam uz 15–20 minūtēm, lai noņemtu vaļīgās bio-dūņas.
- Ja nepieciešams, izmantojiet atšķaidītu skudrskābi, lai noņemtu kalcija karbonātu.
- Nulles{0}}atgriešanās blīvējuma dizains palīdz novērst dūņu atpakaļplūsmu.
- Tvertnes-tīrīšanu var pabeigt, neiztukšojot baseinu.
Bieži uzdotie jautājumi (BUJ) aerācijas projektu inženieriem
Q1: Kā es varu izvēlēties starp EPDM un silikona membrānām smalku burbuļu disku difuzoram?
Izvēle galvenokārt ir atkarīga no notekūdeņu ķīmiskās sastāva un temperatūras. Komunālajām attīrīšanas iekārtām, standarta sadzīves notekūdeņiem un tipiskiem vieglajiem rūpnieciskajiem notekūdeņiem, kuru temperatūra ir zemāka par 80 grādiem, augstākās kvalitātes EPDM nodrošina izcilu elastību un ilgtermiņa -izmaksu{3}}efektivitāti. Ja notekūdeņi satur ogļūdeņražu šķīdinātājus, naftas ķīmijas izplūdes, smagas rūpnieciskās ķimikālijas vai darbojas no 80 līdz 100 grādiem, labākai ķīmiskajai stabilitātei un termiskai pretestībai ir ieteicama silikona membrāna.
Q2: Kas izraisa membrānas atdalīšanu parastajos difuzoros, un kā VIVAMIX to atrisina?
Membrānas atslāņošanos parasti izraisa gaisa spiediena pārspriegums no pūtējiem vai ilgstoša-materiāla stiepšanās, kā rezultātā membrānas mala var izslīdēt no standarta plakanajām fiksējošām skavām. VIVAMIX to atrisina ar apgrieztu saliekamo struktūru. Membrānas mala ir pagriezta uz iekšu un mehāniski nofiksēta lieljaudas -ABS slotā. Palielinoties gaisa spiedienam, membrāna tiek stingrāk iespiesta bloķēšanas kanālā, izveidojot pašpastiprinošu blīvējumu, kas palīdz novērst atdalīšanu.
3. jautājums: Vai šo smalko burbuļu disku difuzoru var izmantot neregulāras aerācijas procesos, piemēram, SBR?
Jā. VM-BP sērija ir piemērota periodiskiem aerācijas procesiem, piemēram, secīgiem reaktoriem, kas pazīstami arī kā SBR sistēmas. Kad gaisa plūsma apstājas, hidrostatiskais spiediens piespiež membrānas biezo, neperforēto centru pret cieto ABS atbalsta disku. Tas rada fizisku blīvējuma barjeru, kas palīdz bloķēt ūdens un suspendēto dūņu ieplūšanu atpakaļ gaisa cauruļu tīklā, nodrošinot vieglāku restartēšanu, kad pūtēji atsāk darboties.
Q4: Kāds ir VIVAMIX mikroporaino membrānu vidējais kalpošanas laiks standarta darba apstākļos?
Ieteiktajos pašvaldības ekspluatācijas apstākļos, pareizu cauruļvadu konstrukciju un regulāru gaisa attīrīšanu, VIVAMIX premium EPDM membrāna var sasniegt vidējo kalpošanas laiku no 5 līdz 8 gadiem. Izaicinošiem augstas-temperatūras vai ķīmiskiem notekūdeņu lietojumiem silikona membrānas parasti piedāvā 3–5 gadu kalpošanas laiku atkarībā no ūdens kvalitātes, darba temperatūras, gaisa plūsmas kontroles un apkopes apstākļiem.
